Articolo 5

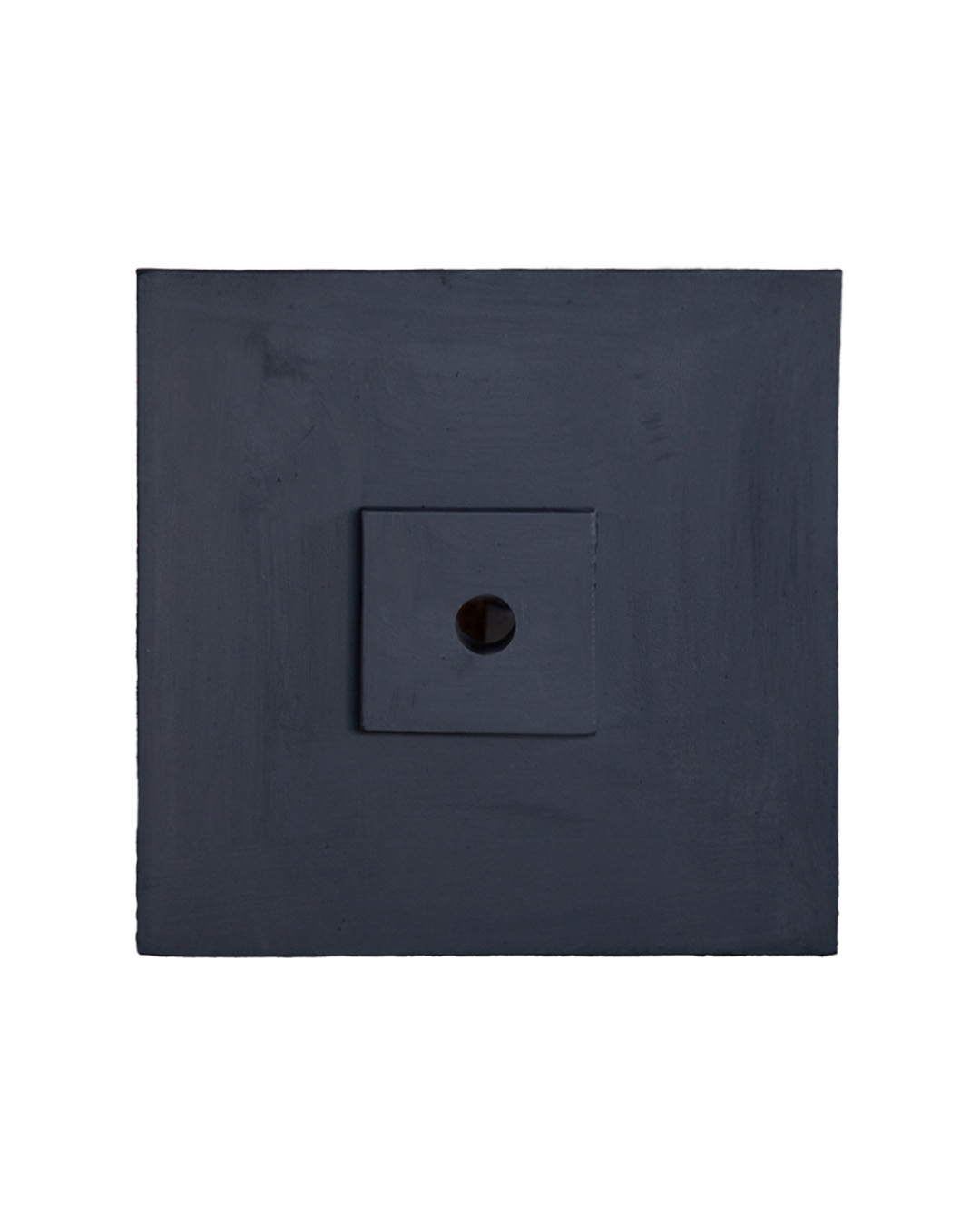

Piastra quadrata

Stesso ingombro e stesso foro della piastra a croce, con un quadro di rinforzo centrale al posto delle coste. L'elemento neutro, per gli interventi che non restano a vista.

Piastra 300 × 300 × 10 mm · foro Ø28 45 €

Quadro di rinforzo 100 × 100 × 10 mm

Materiale Acciaio zincato, non ghisa

Prezzi IVA esclusa, dal listino dell'officina. Manca ancora la documentazione di conformità (EN 1090-1 con FPC, 3.1 EN 10204 del materiale, zincatura UNI EN ISO 1461).

Campi d'impiego

Quando si sceglie questo pezzo

Elementi non a vista

Sotto intonaco, dietro controsoffitti, in intercapedine: ovunque la funzione conti e l'aspetto no.

Interni e locali di servizio

Cantine, sottotetti, vani tecnici, dove l'elemento resta visibile ma non ha nessun ruolo nella lettura architettonica dell'edificio.

Edifici non tutelati

Su fabbricati ordinari senza vincolo, dove non c'è una richiesta di coerenza formale con i capochiave storici.

In cantiere

Note di posa

Il confronto

Ingombro e foro coincidono con la piastra a croce: la differenza non è dimensionale, è di destinazione. La croce è pensata per essere guardata, la quadrata per non essere notata. Se l'elemento finisce sotto intonaco, il disegno è una spesa che nessuno vedrà.

Il rinforzo

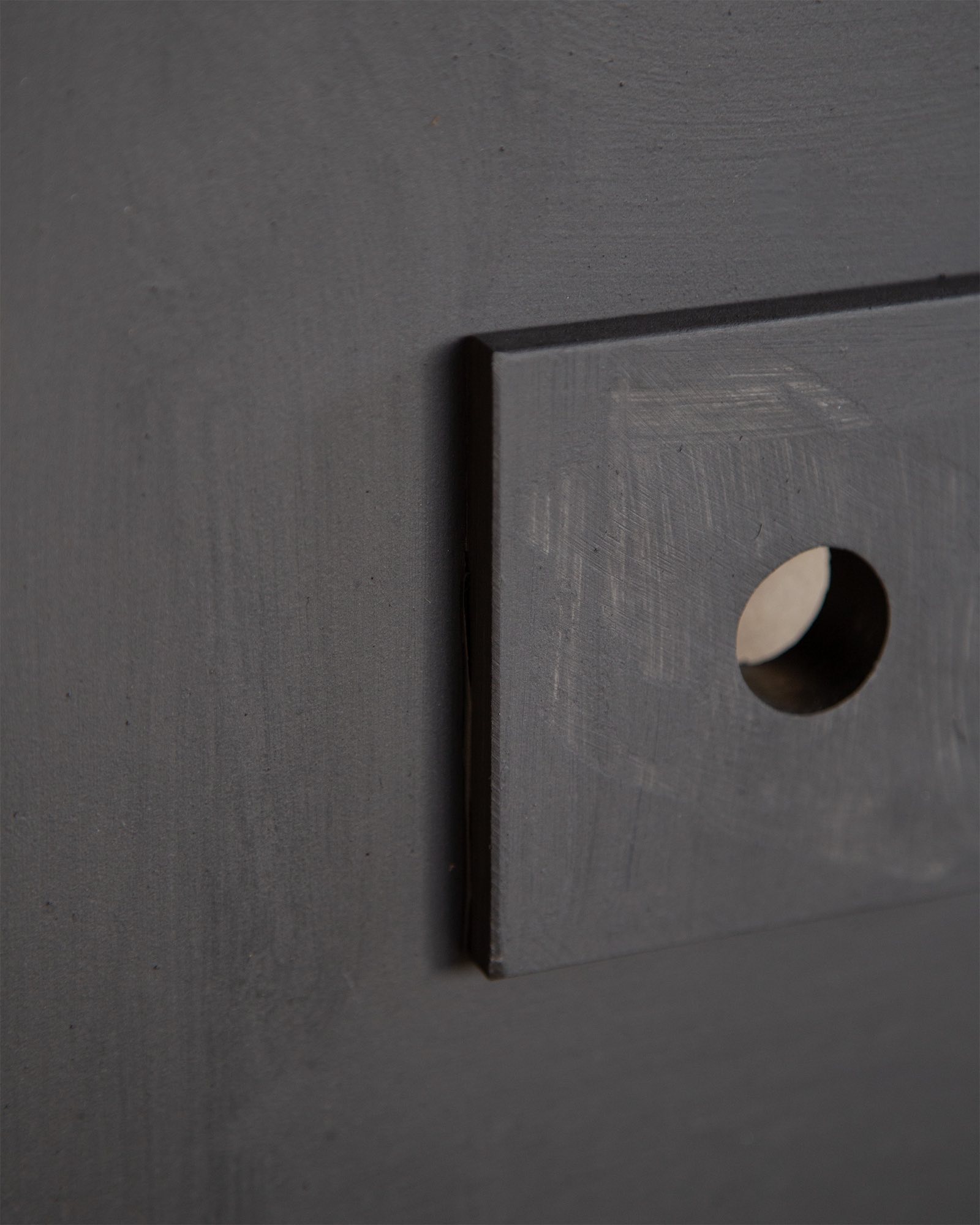

Il quadro da 100 × 100 × 10 mm irrigidisce esattamente la zona in cui il tiro arriva concentrato. È una soluzione compatta: meno sviluppo delle coste a raggiera, ma sufficiente quando il carico non è estremo e il paramento è in buono stato.

Materiale e finitura

Piastra e quadro di rinforzo in acciaio: comportamento duttile. Zincatura su tutto l'elemento — anche quando la piastra viene intonacata la protezione serve, perché l'umidità nella muratura non sparisce sotto l'intonaco.

Domande su questo articolo

Quello che ci chiedono

Che differenza c'è con la piastra a croce?

L'ingombro è lo stesso, 300 × 300 × 10 mm, e anche il foro è lo stesso, Ø28. Cambia il rinforzo — un quadro centrale invece delle coste — e cambia il disegno: la quadrata è un elemento neutro, la croce è un elemento di facciata.

Quando si sceglie la quadrata?

Quando la piastra non resta a vista: dietro intonaco, all'interno, su prospetti di servizio. Se l'elemento non deve dialogare con il paramento storico, non c'è ragione di pagare un disegno che nessuno vedrà.

È intercambiabile con le altre piastre?

Sì. ART.7, ART.4 e ART.5 hanno tutte foro Ø28, quindi si montano sullo stesso tirante e la scelta si può fare anche in fase esecutiva.

I dati dimensionali sono riferiti al pezzo. La scelta del modello, la verifica del tirante e del suo ancoraggio alla muratura competono al progettista strutturale.
