Chiavi per tiranti antisismiciad alte prestazioni

Capochiave, piastre e tiranti per il consolidamento e
il miglioramento strutturale delle murature.
Piegati a mano, uno alla volta.

Guarda gli articoli

Capochiavi e tiranti

Fatti a mano,
pezzo per pezzo

1–3 / 9

ART.1

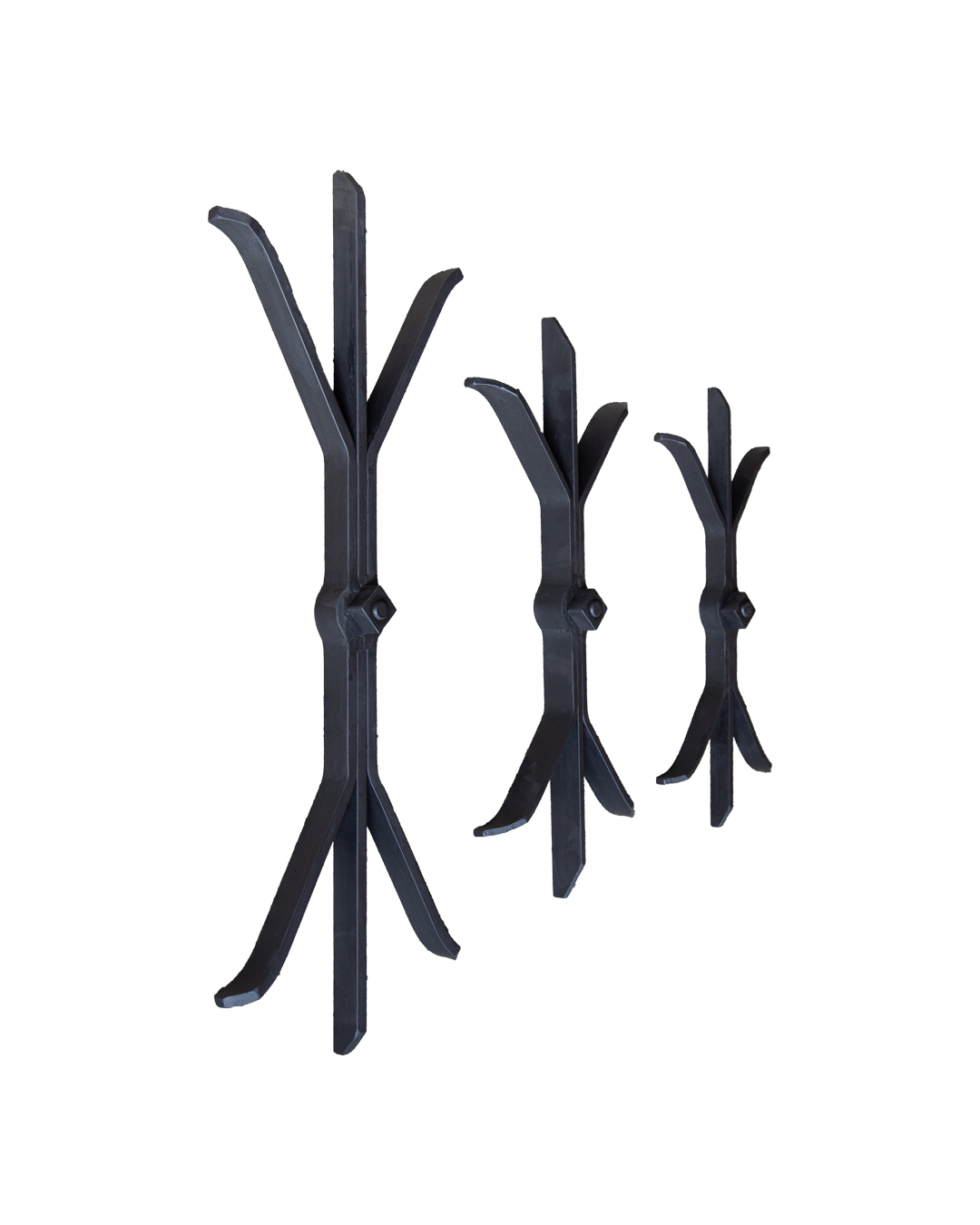

Le tre misure della chiave Belle Arti — Maxi, Pesante e Leggero — con le fasce laterali piegate e il dado quadro al centro.

Chiave modello Belle Arti 65×23 · 75×28 · 100×38 cm
3,8–15 kg · foro 36 mm

ART.2

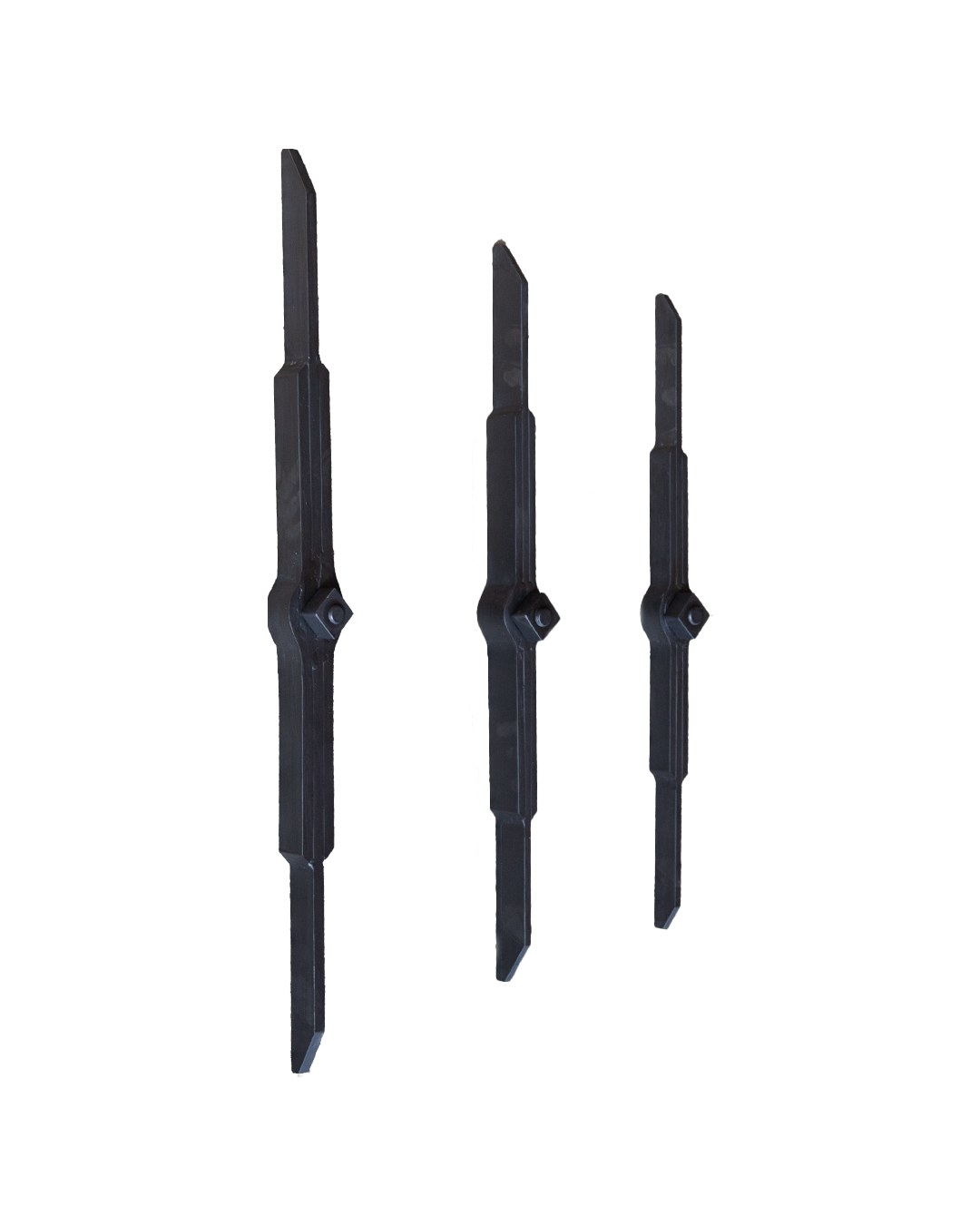

Le tre misure della chiave lineare — Maxi, Pesante e Leggero — paletti diritti con il dado quadro al centro e le estremità smussate.

Chiave modello lineare 75×8 · 85×8 · 100×8 cm
3,5–12 kg · foro 36 mm

ART.3

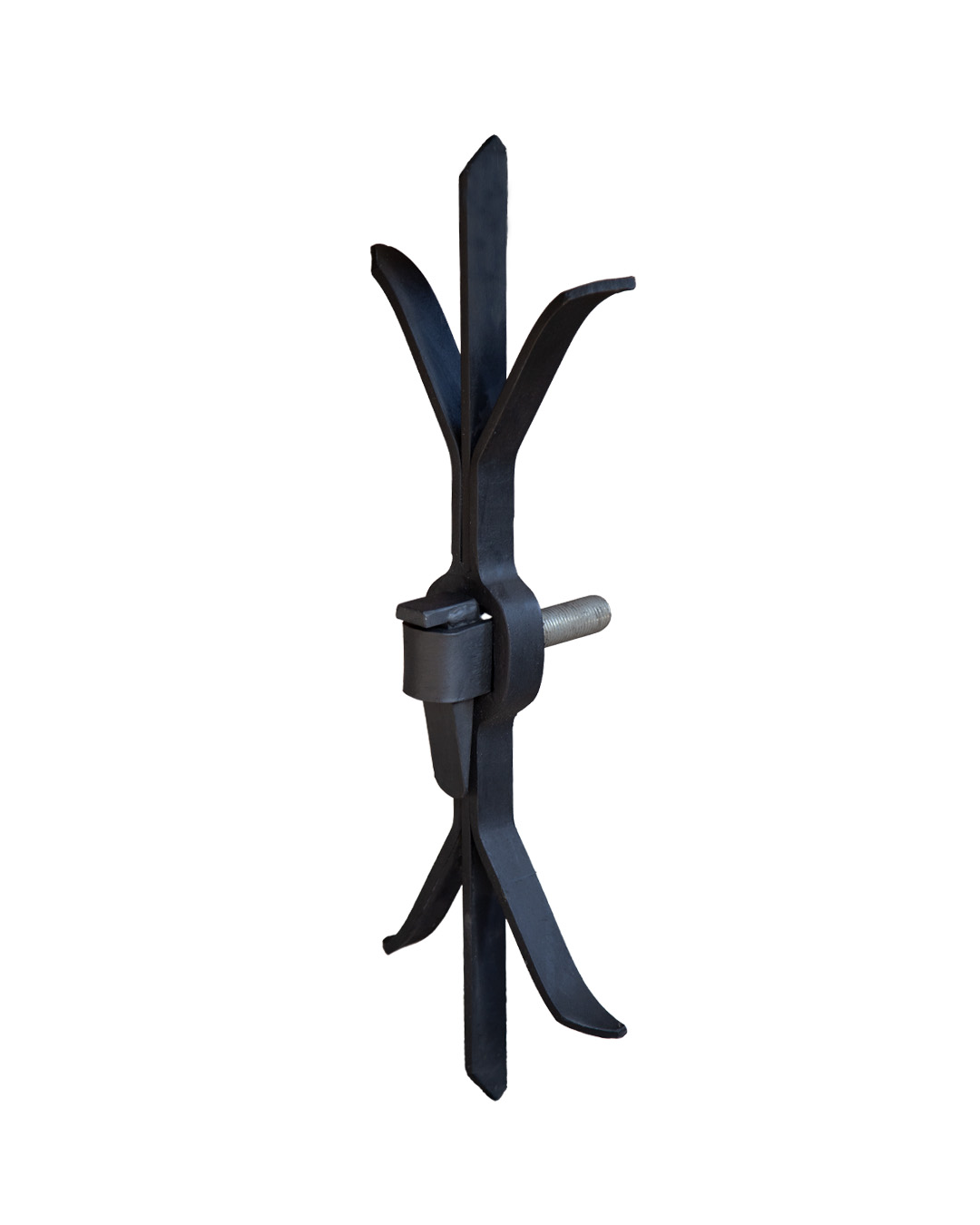

Chiave con bloccaggio a zeppa: il blocchetto centrale attraversato dalla bietta che serra il tirante.

Chiave bloccaggio a zeppa Asola 50×50 mm
barra filettata 27 mm

ART.4

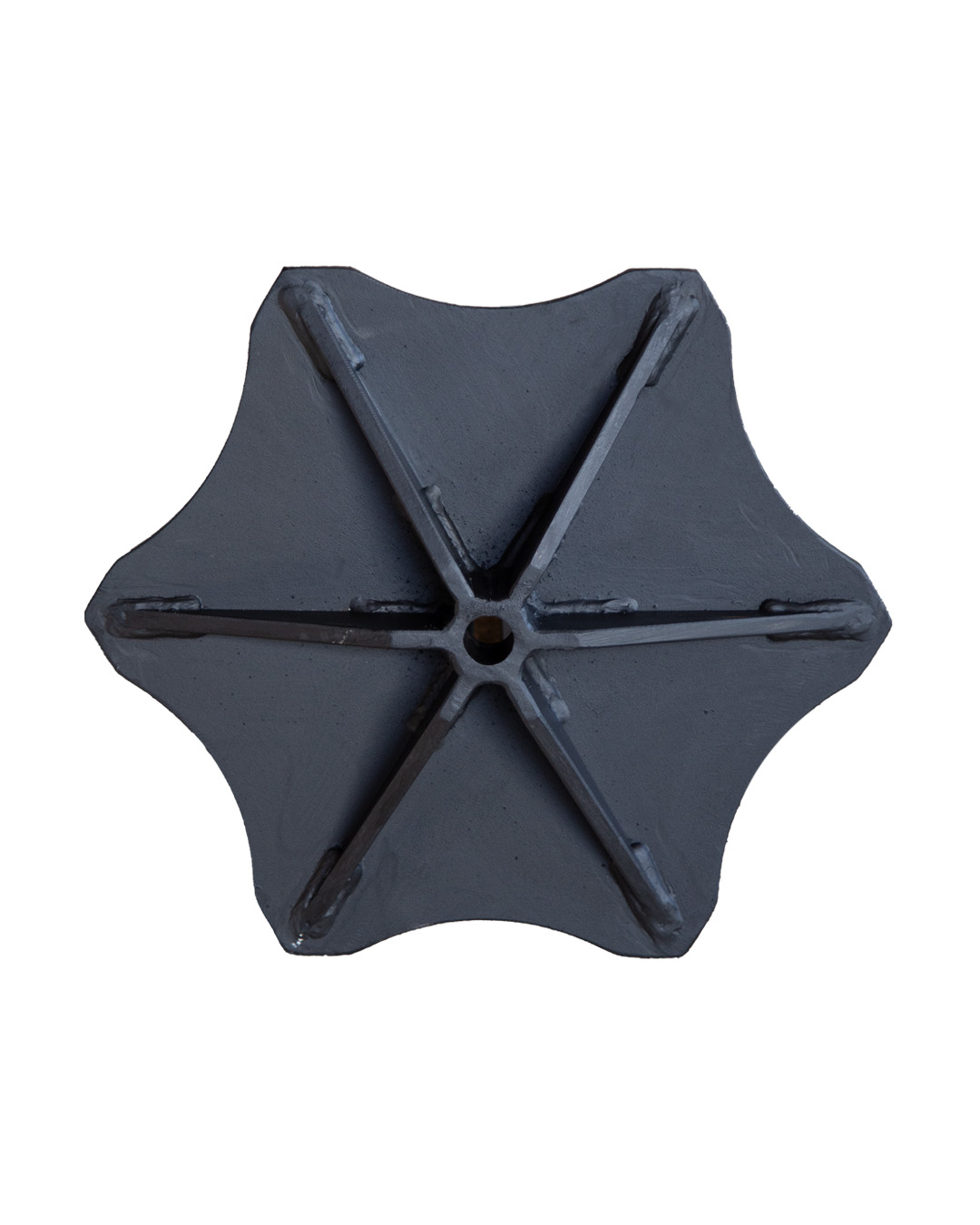

Piastra capochiave a stella a sei punte con nervature saldate e foro centrale per il tirante.

Piastra esagonale a stella 380×380×10 mm
coste 50×10 · foro Ø28

ART.5

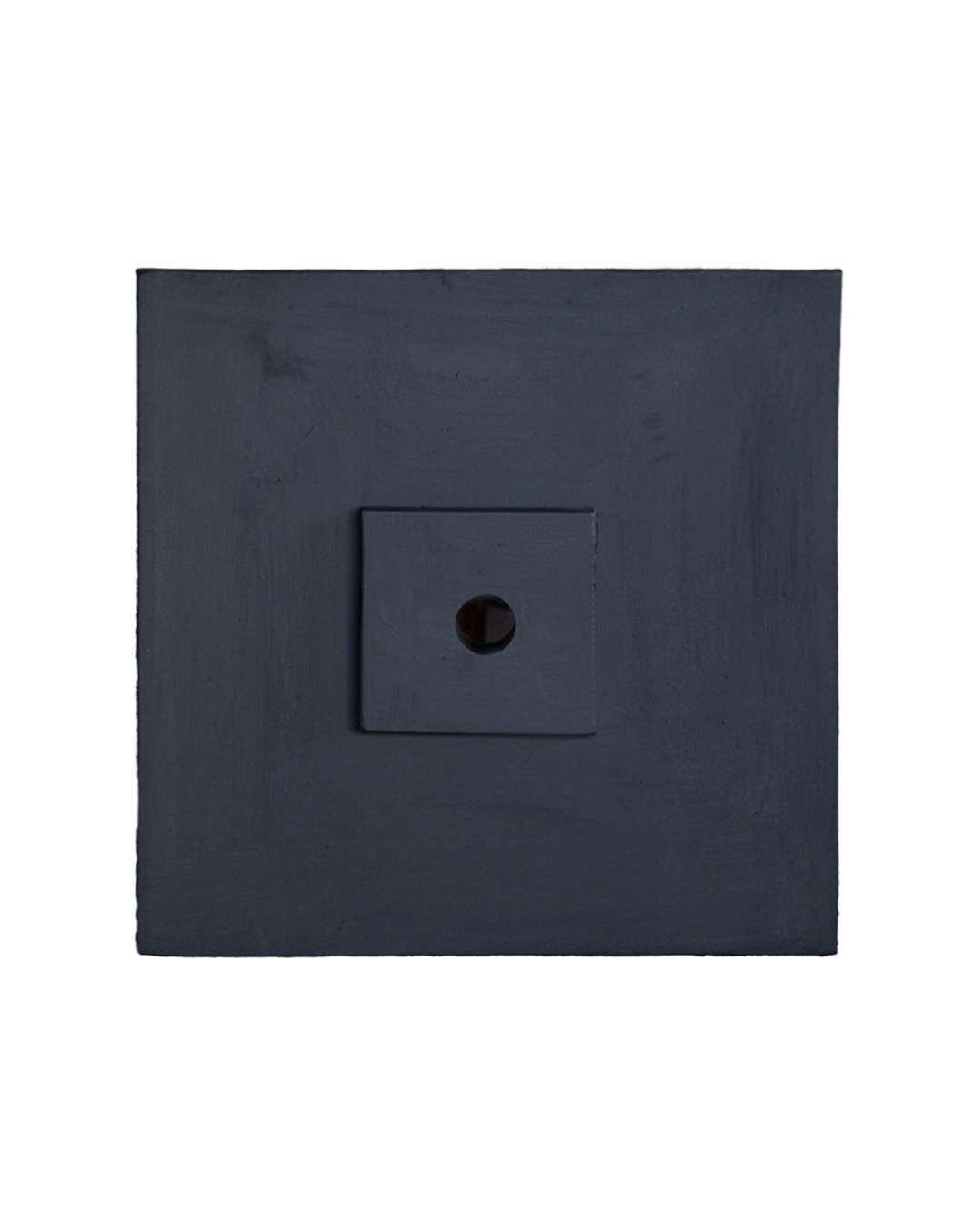

Piastra capochiave quadrata piana con quadro di rinforzo centrale e foro per il tirante.

Piastra quadrata 300×300×10 mm
quadro 100×100×10 · foro Ø28

ART.6

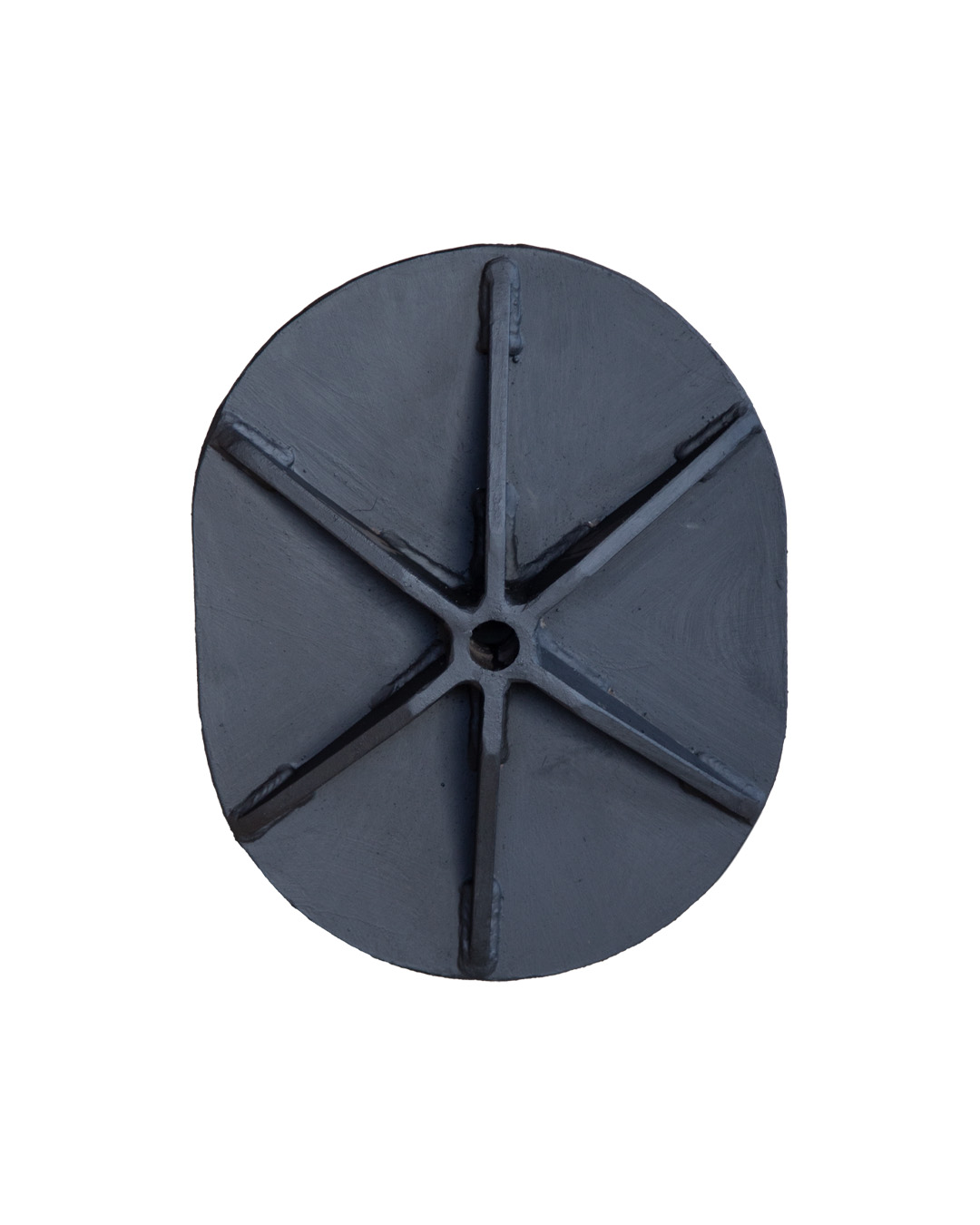

Piastra capochiave ovale con sei nervature saldate a raggiera attorno al foro centrale.

Piastra ovale Sei nervature saldate
misure da rilevare

ART.7

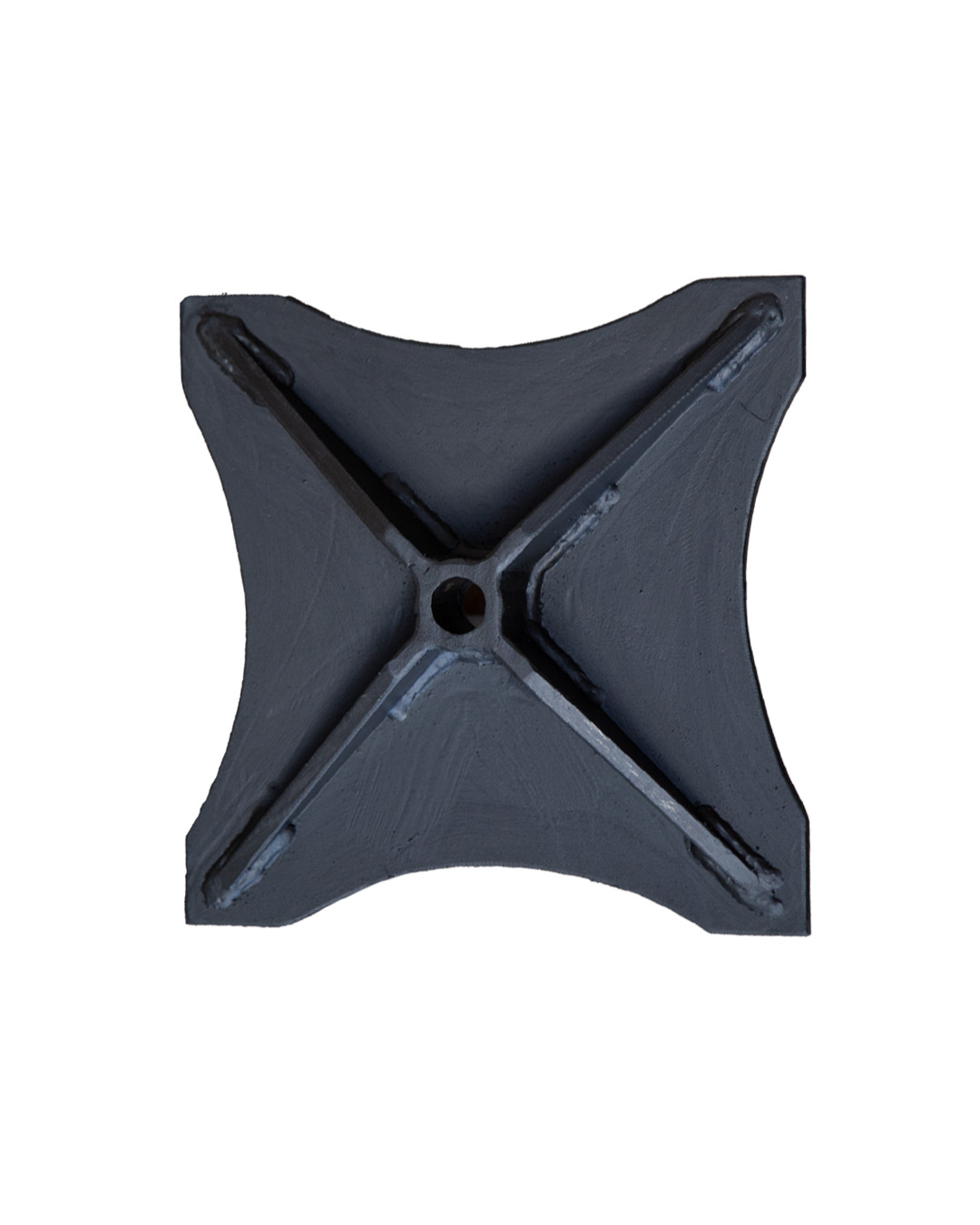

Piastra capochiave a croce a quattro punte con nervature saldate e foro centrale per il tirante.

Piastra a croce Belle Arti 300×300×10 mm
coste 50×10 · foro Ø28

ART.8

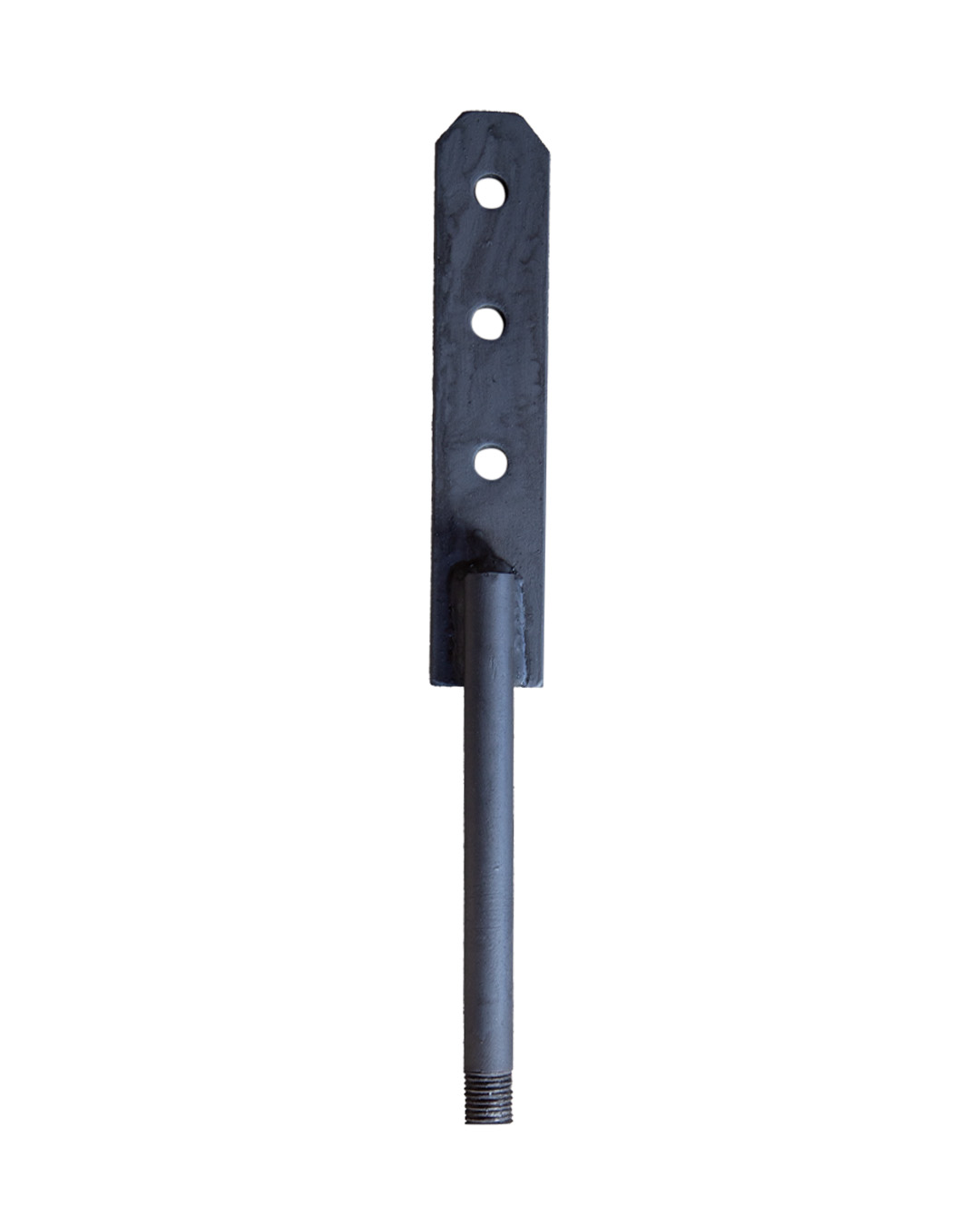

Tirante per trave in legno: la piastra a tre fori per le viti passanti nella testata della trave e la barra saldata che prosegue verso il muro, filettata all'estremita'.

Tirante per trave in legno Viti passanti in testata
per solai lignei esistenti

ART.9

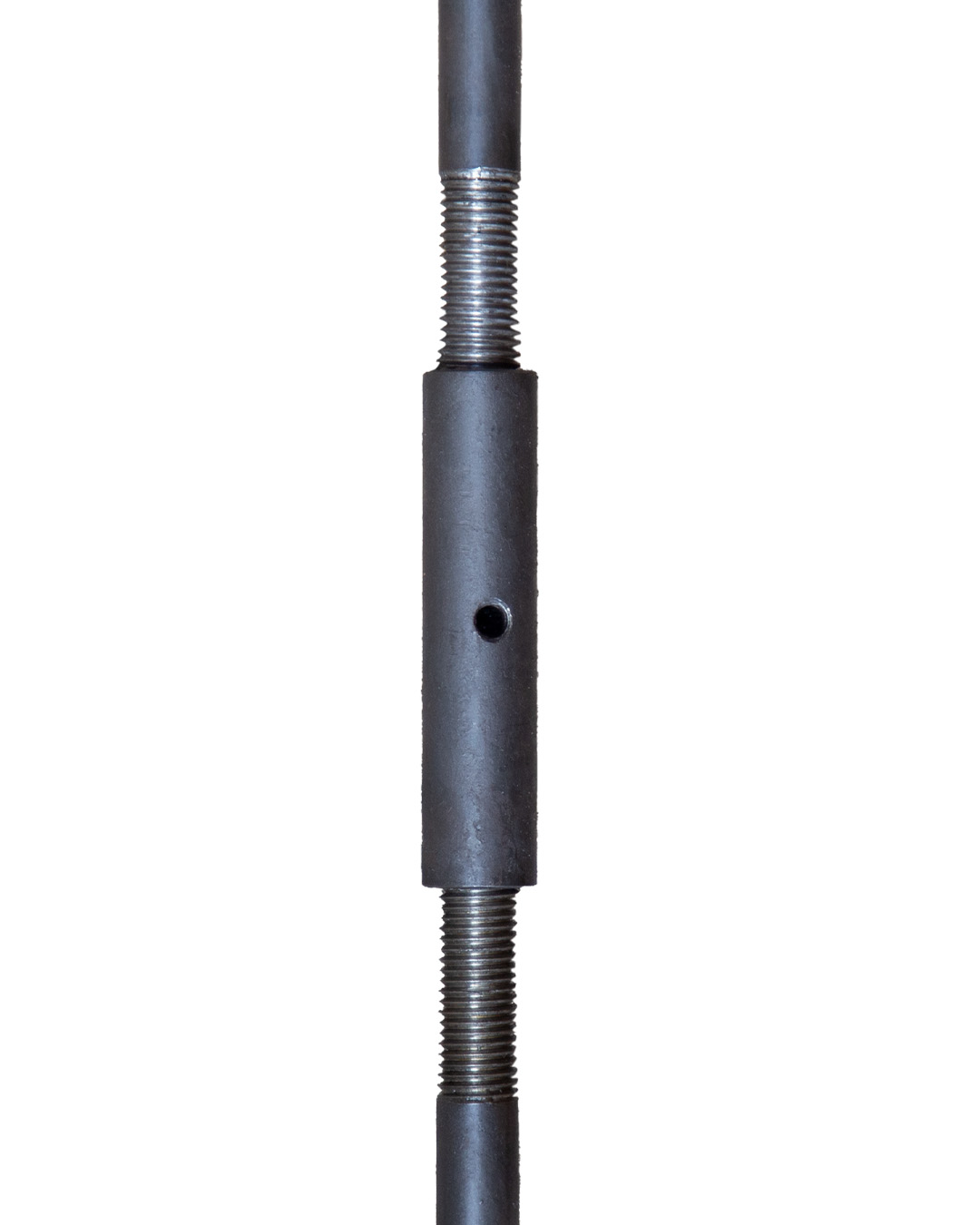

Tirante di collegamento: due spezzoni di barra tonda filettata uniti dal canotto, con il foro di controllo sul fianco del manicotto.

Tirante di collegamento Tondo Ø20 · Ø22 · Ø26
moduli da 2 m, su misura

Costruisco su tre principi

Il capochiave
fatto a mano

Con misure dichiarate

Sezione del ferro, ingombro, peso e diametro del foro di ogni articolo, pubblicati. Sono i dati che servono a chi progetta, e nel nostro settore non li pubblica quasi nessuno.

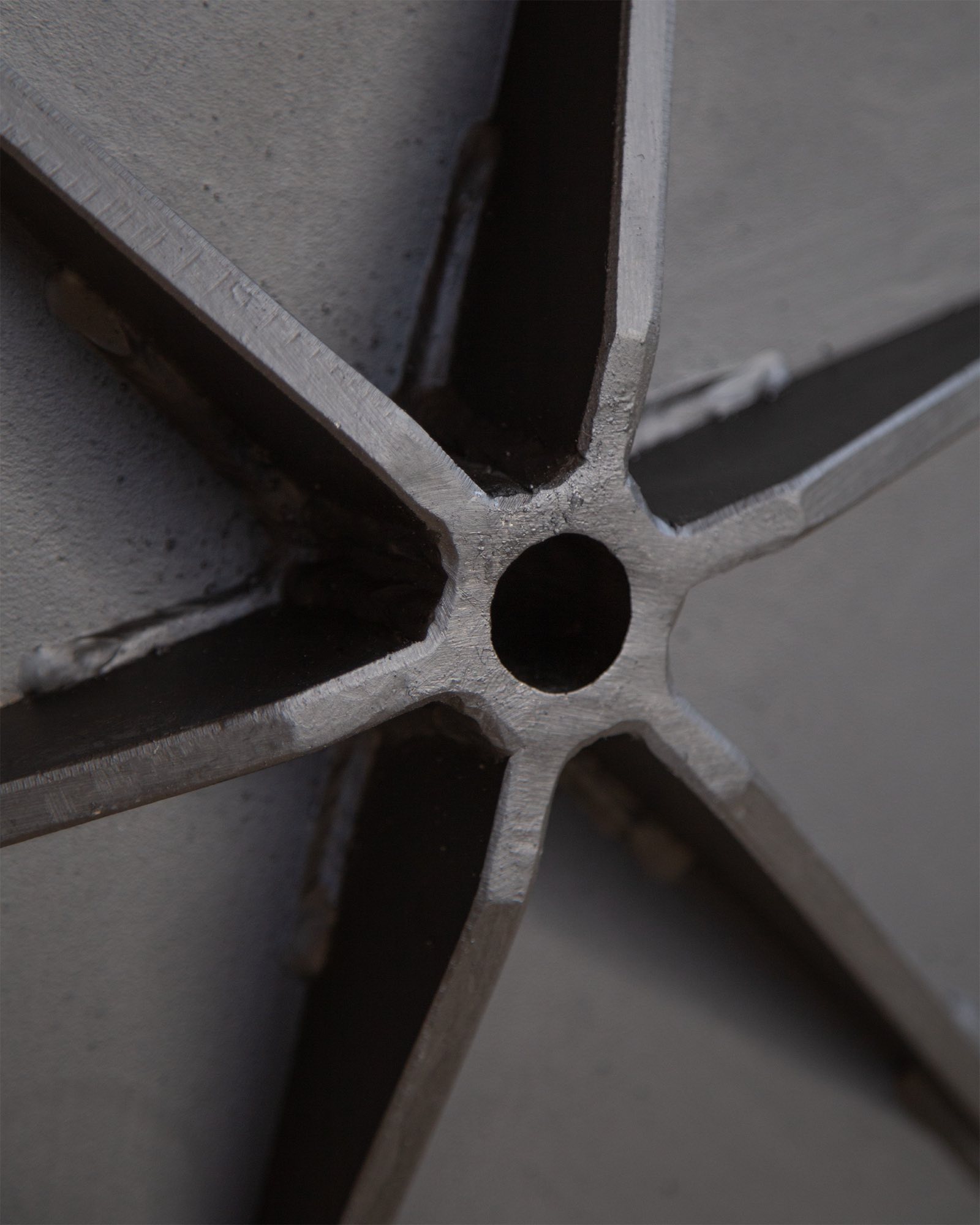

Dettaglio del centro della piastra a stella: il foro e le nervature, dove le quote si misurano.

Piegato senza saldature

Il ferro piatto è piegato, non assemblato. Dove non c'è un cordone di saldatura non c'è la discontinuità che quel cordone introduce, e la sezione resta continua proprio dove lavora a trazione.

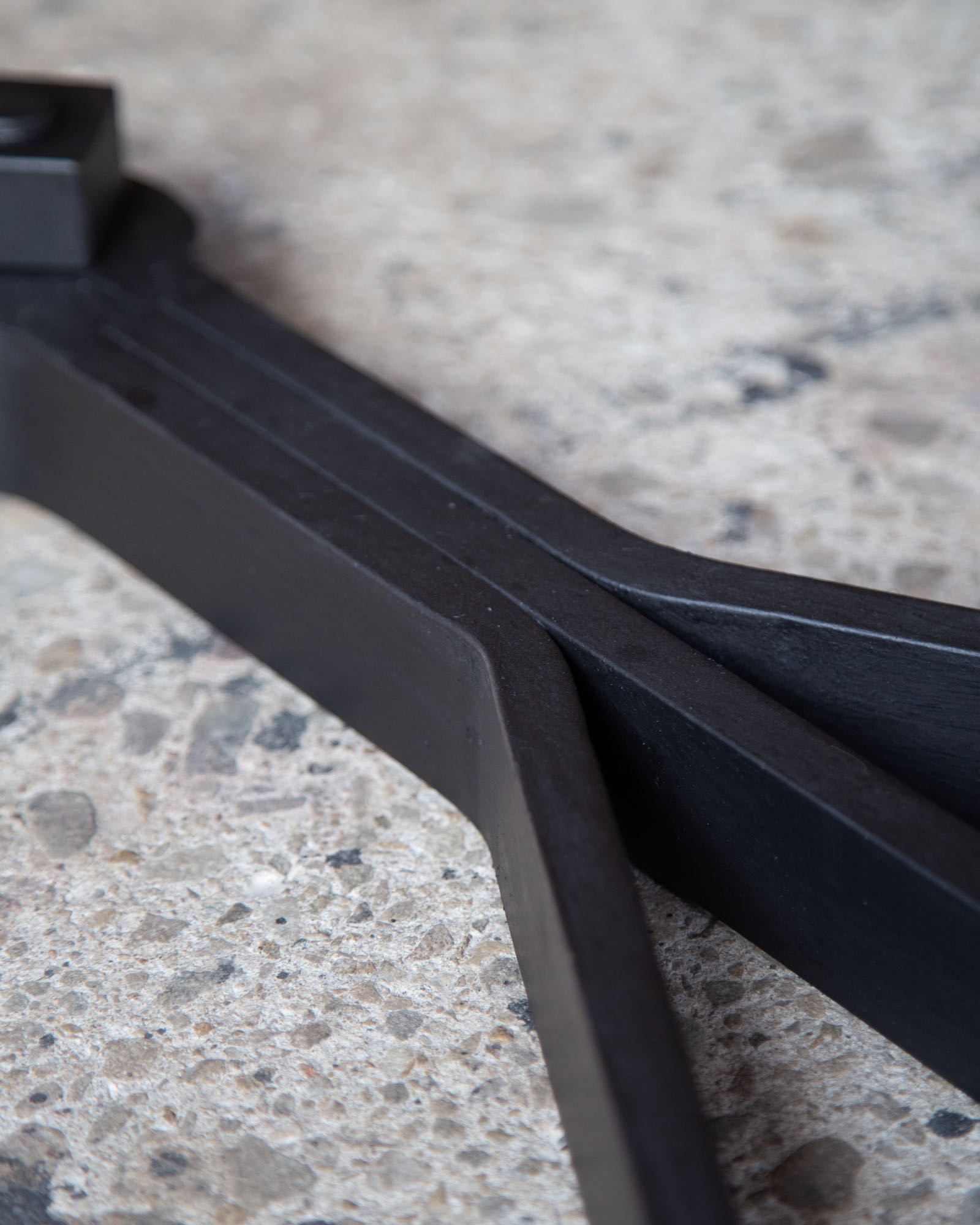

Dettaglio della chiave Belle Arti: la fascia laterale piegata, senza un cordone di saldatura.

Su disegno del cliente

Fori, interassi, lunghezze e spessori fuori standard si realizzano sul particolare quotato del progettista. Non è un'eccezione: è metà del lavoro.

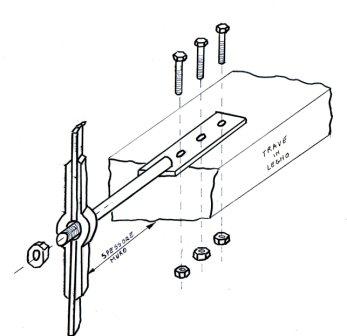

Disegno tecnico quotato di un tirante ancorato a una trave in legno.

Dal muro al pezzo

Ogni esigenza
ha il suo prodotto

Non è una verifica: è il punto da cui si parte
Il muro, il vincolo, il solaio	Il pezzo da guardare
Paramento in pietra irregolare, facciata a vista su edificio tutelato	ART.1Chiave modello Belle Arti
Edificio tutelato, spazio limitato in facciata	ART.7Piastra a croce Belle Arti
Paramenti deboli o disgregati, murature a sacco, tiri elevati	ART.4Piastra esagonale a stella
Muratura in laterizio regolare, interni e prospetti secondari	ART.2Chiave modello lineare
Elemento non a vista, sotto intonaco, interni e locali di servizio	ART.5Piastra quadrata
Solaio ligneo esistente, quando il carotaggio è escluso	ART.8Tirante per trave in legno
Restauro conservativo, intervento reversibile, sostituzione di catene esistenti	ART.3Chiave bloccaggio a zeppa
Muro spesso, tirante passante fra più ambienti	ART.9Tirante di collegamento

La verifica del tirante e del suo ancoraggio compete al progettista strutturale. Qui c'è solo quello che si guarda per primo.

Quando l'ancoraggio
è fatto bene, la struttura
resta in piedi

Telefono: 338 844 2460
Email: info@palibloc.it
Officina: Via P. Nenni 1
Apecchio (PU)

Chiedi un preventivo Chiama il 338 844 2460
